4種實用的VOCs處理技術
1、吸附回收凈化技術
吸附回收技術是一種簡單實用的VOC治理技術，其不僅能有效的治理有機廢氣，而且能回收有機溶劑，既解決了環境污染問題，同時創造了可觀的經濟效益，深得企業認可，具有較好的市場應用前景。吸附回收技術主要是利用吸附材料將廢氣中的有機溶劑吸附下來，并脫附回收利用有機溶劑的方法。

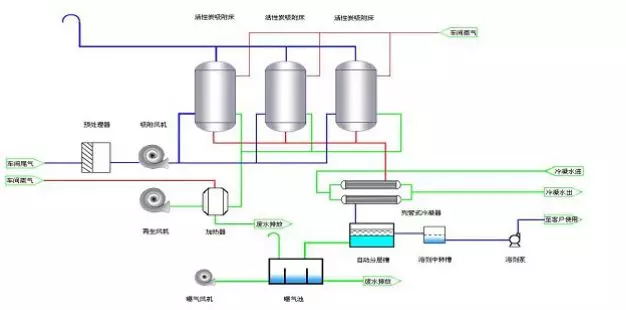

工藝原理
該技術采用顆粒活性炭/活性炭纖維作為吸附材料，吸附飽和后的吸附材料利用熱源將吸附質氣化，解析出的高濃度有機蒸汽被脫附介質帶入冷凝單元，經冷凝、分離，回收有機溶劑。依據據脫附介質不同，有水蒸汽脫-溶劑回收附技術和熱氮氣脫附-溶劑回收技術。
技(ji)術特(te)點
- 采用效率高 吸附材料，吸附效率95%以上，溶劑回收率90%以上。
- 系(xi)統化防爆(bao)設計(ji)和安全節(jie)點監控(kong)，完善的產品質量保證體(ti)系(xi)，確(que)保設備安全，滿(man)足化工場所苛刻(ke)要求。
- 對于非水溶性有機溶劑，采用活性炭吸附-水蒸汽脫附-溶劑回收工藝，具有相變熱高，脫附完全，易冷凝的優點，可實現有機溶劑和水的自動有效分離。
- 對于水溶性大或易水解有機溶劑，采用活性炭吸附-氮氣脫附-溶劑回收工藝，回收產品中水含量低，溶劑品質高、可降低運行成本；
- 吸(xi)附床內配套活性炭(tan)保護(hu)系統，充分保證設施(shi)安全。
- 基于可編程控制器（PLC）的控制具有數據采集和遠程控制功能。
應用領域
行業(ye)：化工、石油、制藥工業(ye)、涂裝、印刷及其他(ta)使用有機溶劑 的過程(cheng)；
可回收的有機物種類：
1、烴類：苯、甲苯、二甲苯、溶劑油、石腦油、重芳烴等。
2、鹵烴：三氯乙烷、二氯甲烷、三氯甲烷、四氯化碳等。
2、酮類：丙酮、丁酮、甲基異丁酮等。
4、酯類：乙酸乙酯、乙酸丁酯、乙酸丙酯等。
5、醇類：乙醇、異丙醇、丁醇等。
2、蓄熱式焚燒(shao)技(ji)術 SHAPE \*
MERGEFORMAT
蓄熱式焚燒爐（Regenerative Thermal Oxidizer，簡稱RTO)是目前zui成熟、zui穩定、zui有效的有機廢氣處理設備，采用先進的熱交換技術和新型蜂窩陶瓷蓄熱材料，效率高
先進的換熱系統保證了氧化分解熱量的有效回收，熱回收率95%以上，VOC凈化率99%以上，在有機廢氣凈化領域具有很大的技術優勢。
蓄熱式焚燒爐可以處理工業生產過程中所排放出來的揮發性有機氣體（VOC）和臭氣。RTO系統利用高溫氧化去除廢氣，通過控制溫度，停留時間，湍流系數和氧氣量將廢氣轉化為二氧化碳和水氣，并回收廢氣分解時所釋放出的熱量，從而達到環保節能的雙重目的。
工作原理
揮發性有機廢氣經系統風機推進或者吸入RTO入口集風管，切換閥引導氣體進入蓄熱床，氣體在經過陶瓷蓄熱床到燃燒室的過程中被逐漸預熱，在燃燒室高溫（約800℃）氧化分解，凈化后的高溫尾氣在通過另一陶瓷蓄熱床時會將熱量留在其中，使得出口處的蓄熱床得到加熱，凈化尾氣得到降溫，使得出口溫度略高于RTO入口溫度，通常情況下溫升zui高不超過50-70℃。

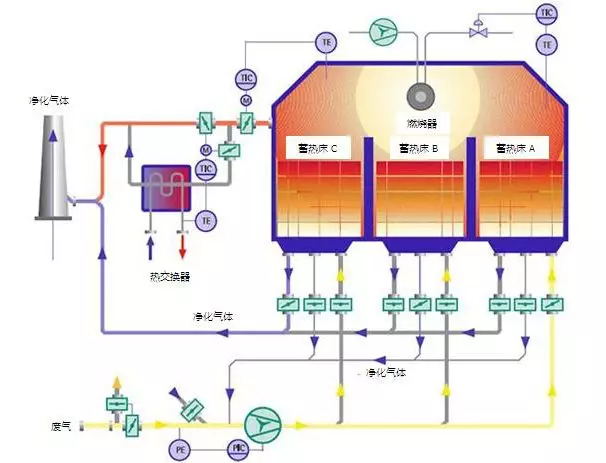

工藝流程示意(yi)圖
切換閥改變氣流進入蓄熱床的方向，實現蓄熱區與放熱區的交替轉換，實現zui大化回收焚化爐內的熱量，高熱能回收率降低了燃料的需求節省了運行成本。
當系統VOC濃度大于自持濃度（甲苯1200mg/m3、二甲苯1100mg/m3)時，RTO即不需輔助燃料便能夠維持VOC氧化分解條件，同時可對外輸出系統余熱。
技術特點
- VOC凈化效率高，2床式凈化效率95%以上，3床式凈化效率99%以上。
- 系統自適應(ying)強，操作(zuo)穩定、安全性高。
- 可處理多種組分，幾乎所有有機廢氣，含S、N、鹵族元素的有機廢氣。
- 多重防爆（LEL連鎖控制、多組防爆膜片設置、自動切換閥組等)措施，設備安全性高。
- 基于可編程控制器（PLC）的控制具有數據采集和遠程控制功能。
- 變頻器（VFD）驅動允許系統在廢氣量少或者系統待機狀態時低頻運行。
- 設備在廠(chang)內組裝，系統安裝時(shi)間(jian)短。
應用領域
行業： 化工、石化、制藥、涂裝、印刷等及其他使用有機溶劑的過程。
組分：組分復雜，不具有回收價值，難重復利用。
3、吸附濃縮熱氧化技術
大風量、低濃度VOC排放在目前我國的有機廢氣污染中占了很大的比例，吸附濃縮熱氧化技術是治理該類廢氣zui為經濟有效的技術途徑。
該技術將吸(xi)附濃縮單(dan)元(yuan)和(he)熱氧(yang)化(hua)單(dan)元(yuan)有機地結合(he)起來，不僅(jin)可(ke)以(yi)滿足排放要求，而(er)且可(ke)以(yi)降低凈化(hua)設備的投(tou)資、運行(xing)費用。
大風量、低(di)濃度(du)有(you)(you)機(ji)(ji)廢(fei)氣(qi)經吸附(fu)凈(jing)化并脫附(fu)后轉換成小風量、高濃度(du)的有(you)(you)機(ji)(ji)廢(fei)氣(qi)，高濃度(du)有(you)(you)機(ji)(ji)廢(fei)氣(qi)進入熱氧化單(dan)元氧化處理，并將有(you)(you)機(ji)(ji)物氧化釋放(fang)的熱量有(you)(you)效利用。
工(gong)藝原理(li)
大風量、低濃度有機廢氣經過沸石轉輪時，氣流中的VOC被疏水沸石吸附，凈化尾氣通過轉輪排放到大氣中.

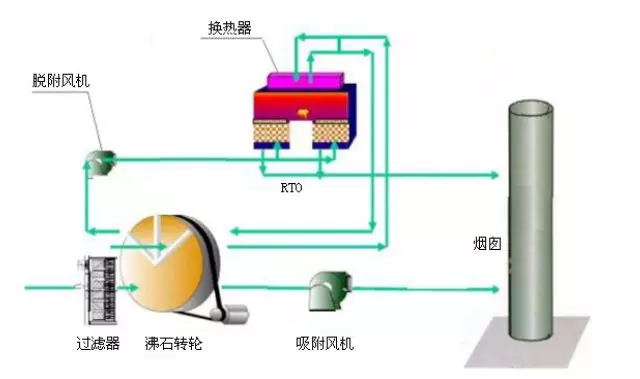

沸石轉輪-蓄熱氧化工藝流程示意圖
沸石轉輪不停旋轉，將吸附的VOC轉到脫附區域，吸附在沸石轉輪上 的VOC被180~220℃的熱風脫附，脫附熱風占總處理風量的5~10%，脫附下的高濃度有機廢氣進入RTO/CO氧化降解為二氧化碳和水蒸汽等。再生后的吸附轉輪經過冷卻區降溫后，返回至吸附區，完成了吸附/脫附/降溫的循環過程。
沸石轉輪結構示意圖

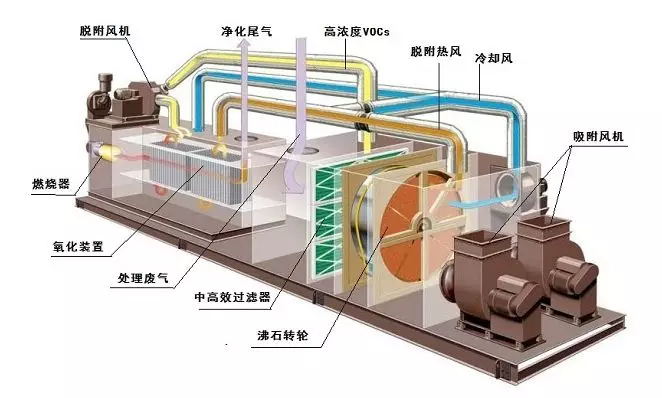

沸石(shi)轉輪組合熱氧(yang)化三維結構示意圖
技術特(te)點
- 凈化效率高，出口濃度穩定，吸附凈化率可達97%，氧化凈化率99%以上。
- 再生(sheng)氣采用(yong)氧化(hua)系統自身氧化(hua)熱，可降低系統運行(xing)費(fei)用(yong)。
- 沸石轉(zhuan)輪吸附降低(di)了(le)火災(zai)風險。
- 沸石轉輪濃縮比高達10-25:1。
- 基于可編程控制器（PLC）的控制具有數據采集和遠程控制功能。
- 變頻器（VFD）驅動允許系統在廢氣量少或者系統待機狀態時低頻運行。
- 設備在廠內組裝(zhuang)，系(xi)統安裝(zhuang)時(shi)間短。
應用領域
- 噴(pen)漆車間：如集裝箱、汽車、飛機、造船、家具(ju)、電子、金屬制品等噴(pen)涂(tu)排氣。
- 各種印(yin)(yin)刷車(che)間（如凹版印(yin)(yin)刷、柔(rou)印(yin)(yin)、包裝材料印(yin)(yin)刷等）排氣。
- 油漆(qi)、涂料(liao)生(sheng)產車間排氣(qi)。
- 半導體集成電路、液晶顯示屏（LCD）制造過程的排氣處理。
- 樹脂(zhi)、橡(xiang)膠(jiao)、輪胎等制品生產過程(cheng)的排氣處理(li)。
4、微生物凈化技術(shu) SHAPE \*
MERGEFORMAT
利用微生物（細菌、真菌、原生動物等）的代謝活動使惡臭物質氧化降解為二氧化碳、水蒸汽、NO3-、SO42-等無害物質的過程，微生物在氧化降解污染物時獲得能量維持自身生物和繁殖。
微生物凈化技術具有設備投資費用少、運行費用低、操作簡便、處理徹底、無二次污染等優點，特別適合于處理水溶性差（苯、甲苯、二甲苯等）、不易生物降解（硝基苯、甲基叔丁基醚）的有機廢氣以及硫化氫、氨氣等惡臭廢氣的治理。
生物滴(di)濾(lv)工藝
廢(fei)氣(qi)(qi)經底部進(jin)氣(qi)(qi)口(kou)進(jin)入(ru)生物(wu)滴濾(lv)池(chi)，通過填(tian)料層(ceng)與逆流(liu)而(er)下(xia)的(de)(de)營養液充(chong)分(fen)接觸和(he)傳質，在充(chong)足(zu)的(de)(de)停留時間內，氣(qi)(qi)相物(wu)質經平流(liu)效(xiao)應(ying)(ying)、擴散效(xiao)應(ying)(ying)、吸附(fu)(fu)等(deng)綜(zong)合作用下(xia)通過氣(qi)(qi)膜(mo)并被吸附(fu)(fu)在潤濕的(de)(de)生物(wu)膜(mo)表面(mian)，吸附(fu)(fu)在生物(wu)膜(mo)表面(mian)的(de)(de)污染物(wu)成(cheng)(cheng)分(fen)被其中的(de)(de)微(wei)生物(wu)捕獲并吸收，經生化(hua)反應(ying)(ying)zui終轉(zhuan)化(hua)成(cheng)(cheng)為(wei)無害的(de)(de)物(wu)質。微(wei)生物(wu)代謝產物(wu)和(he)老(lao)化(hua)的(de)(de)生物(wu)膜(mo)可被循環(huan)液及時轉(zhuan)移。

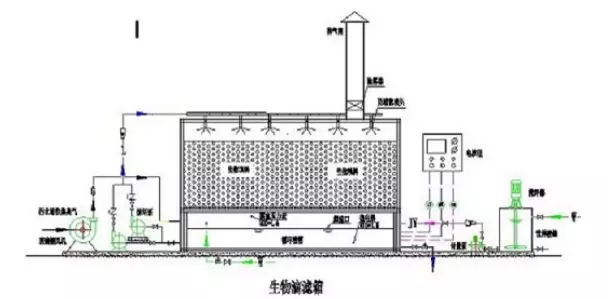

工藝(yi)流程示意(yi)圖
生物過(guo)濾工藝(yi)
生物過濾由增濕液槽和過濾塔組成。VOC氣體經增濕液槽加壓預濕后進入過濾塔，與生物膜接觸而被吸收，zui終降解成二氧化碳，水蒸汽 和微生物基質，凈化后的氣體由頂部排出。定期在塔頂噴淋水，為濾料微生物提供水分，噴淋液呈非連續相。生物過濾所用填料可自身緩釋肥料（含氮、磷、鉀、鈣、鎂和其它微量元素），無需額外添加營養液。
技(ji)術特(te)點
- 運行(xing)費用(yong)低。
- 清潔(jie)型(xing)治理工藝，無二(er)次污染。
- 操(cao)作(zuo)條(tiao)件(jian)溫和(he)，常溫常壓(ya)。
- 基于可編程控制器（PLC）的控制具有數據采集和遠程控制功能。
- 采用天然(ran)及高分子復(fu)合濾料，濾料不易老化、板(ban)結，使用周期長(chang)。
- 填料孔隙率大于80%，單位壓降小，可選低功率風機，降低能耗和噪音。
- 接(jie)種專用(yong)復合菌劑，單位(wei)填料生物量高(gao)，處理負荷提高(gao)。
應用領域
- 垃(la)(la)圾(ji)(ji)(ji)處(chu)理過程的堆肥、填埋、焚(fen)燒(shao)、垃(la)(la)圾(ji)(ji)(ji)滲濾液(ye)調節池(chi)、垃(la)(la)圾(ji)(ji)(ji)中轉站、垃(la)(la)圾(ji)(ji)(ji)堆肥；
- 污水處理廠的(de)排污泵站、進水格柵、曝氣沉砂池、初沉池、污泥脫水車間；
- 涂料(liao)、化工制(zhi)(zhi)藥(yao)、橡膠塑(su)料(liao)、油(you)漆(qi)涂料(liao)、石(shi)油(you)化工、農藥(yao)和發酵制(zhi)(zhi)藥(yao)、制(zhi)(zhi)鞋(xie)廠(chang)、印(yin)刷廠(chang)、造紙廠(chang)、食(shi)品加(jia)工、牲畜養殖、飼料(liao)加(jia)工等產生(sheng)惡臭氣(qi)體與廢氣(qi)的場合。
適用廢氣(qi)排放特征(zheng)
低濃度惡臭氣體、VOC廢氣。
